產品介紹

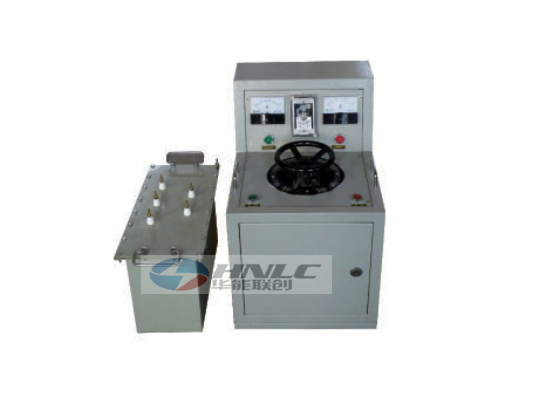

HNYD智能工頻耐壓試驗裝置（臺），是由耐壓試驗操作臺和試驗變壓器組成，其安全可靠、功能強大、使用方便、維護簡單，可用于變壓器耐壓測試，電纜耐壓試驗，等各種電氣設備的耐壓絕緣試驗。

工頻耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

產品特征

 全鍵盤操作，全數字測控，中文界面智能化工作全過程

 四個顯示窗同時顯示高低壓電壓、電流和耐壓時間，以及多個狀態指示燈

 高精度測量與數據處理，顯示精度可優于0.5%

 鍵控自動和手動兩種工作方式

 軟硬件抗干擾設計，抗干擾能力強

 自動診斷錯誤，容易易發現和解決問題

 自動電機慣性判斷及補償，逼近式調壓算法

 自動捕捉峰值電壓、電流，便于做擊穿試驗

 任意設定高壓電壓、高壓電流、低壓電流和耐壓時間

 超過設定電流（高、低壓電流中任何一個）時自動切斷電壓輸出，自動降壓回零，并發出聲光報警， 樂音提示，不同狀態聲音不同

 試驗結果可查看和打印，并具有自動/手動打印方式

產品別稱

技術參數

    1、工作電源：AC220V/380V±10% 　

    2、工作頻率：50Hz±1 　

    3、輸出電壓： 0~1000kV（根據用戶定做）

    4、輸出容量： 0~1000kVA（根據用戶定做）

    5、儀表電壓： 0 ～ 100V (其它范圍可定制)

    6、輸出電壓： 0 ～ 200V/400V 　

    7、電壓測量精度：1.0 %（FS ±3 )字

    8、電流測量精度：1.0 %(FS ±3) 字

    9、計時長度： 0-9999s 　

    10、環境溫度：-10℃~+50℃ 　

    11、環境濕度：不大于85%RH

    12、海拔高度：<1000m 　

    13、儲存溫度： -15℃ ~ +55℃

相關產品

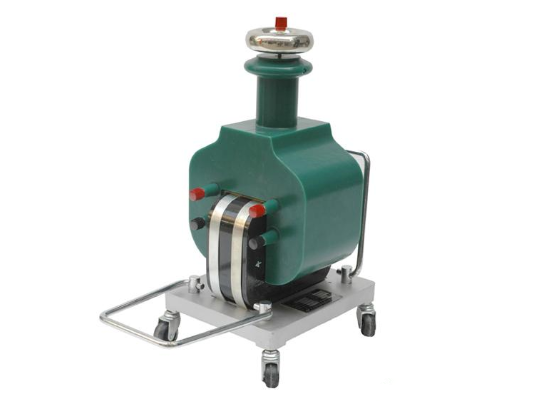

• GTB干式試驗變壓器

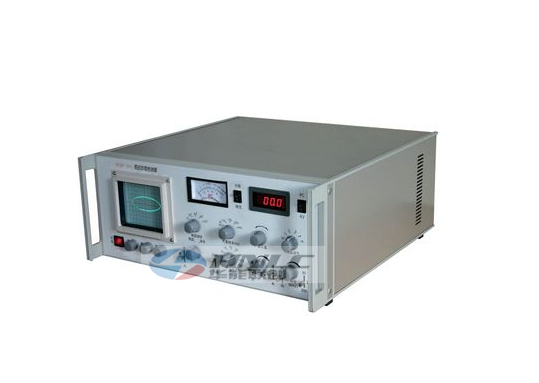

• HLJF-II局部放電測試儀
• HNCDJ系列電機高壓耐壓試驗裝置

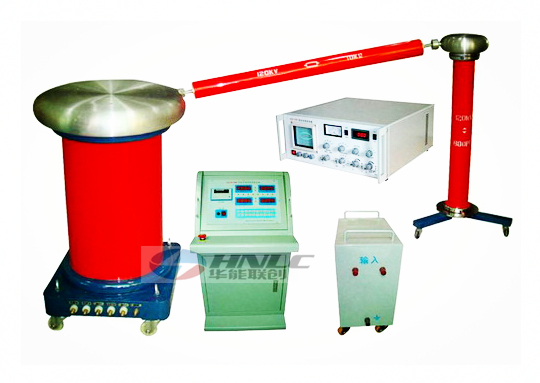

• HNLC-JF無局部放電耐壓試驗成套裝置

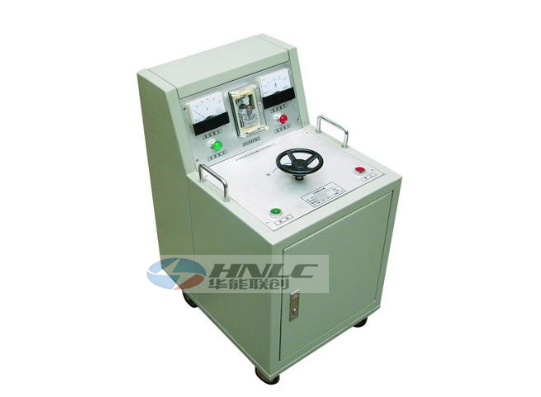

• TC（XC）-II系列智能控制臺

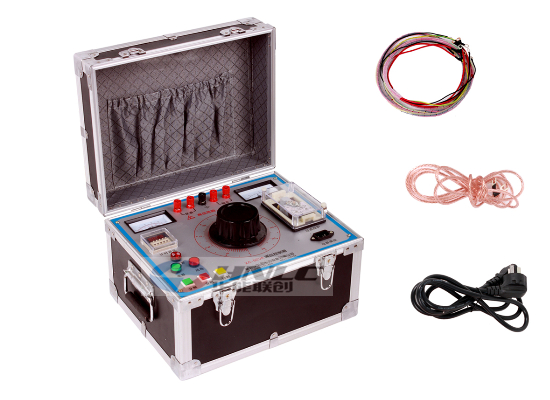

• TC(XC)系列全智能控制箱
• SFQ-B電子式多倍頻發生器（一體機）

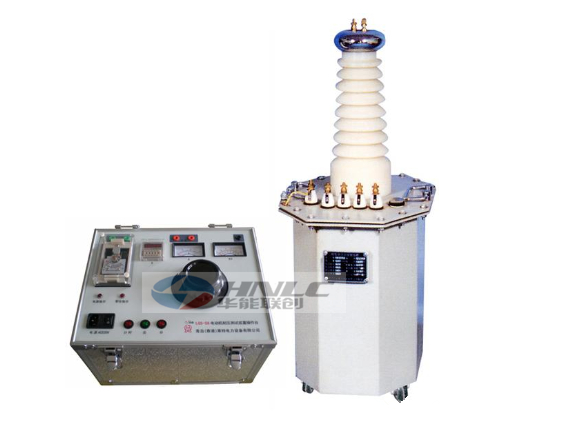

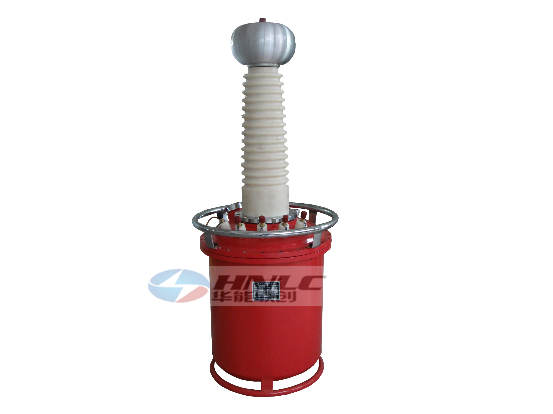

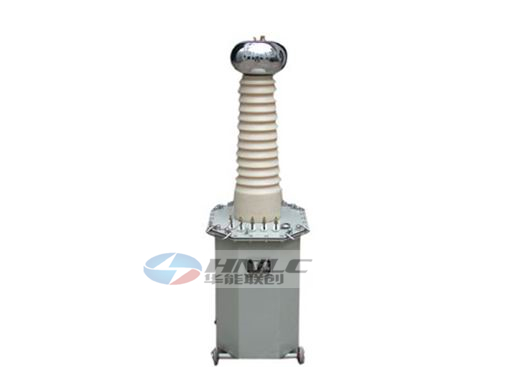

• YD油浸式試驗變壓器
• RCB系列電容分壓器高壓測量裝置
• YDQ充氣式試驗變壓器

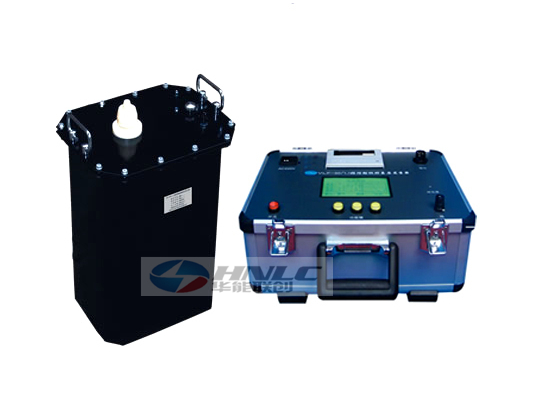

• HNVLF系列程控超低頻高壓發生器

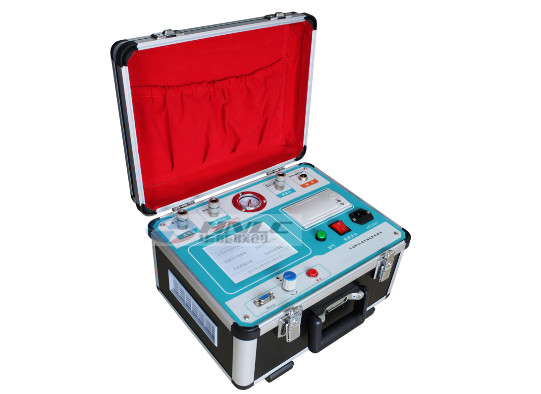

• HNMD-3000 SF6密度繼電器校驗儀

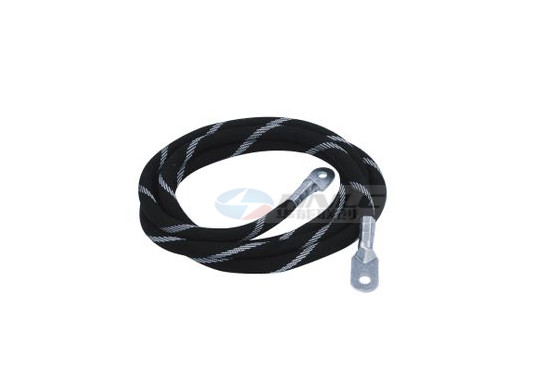

• 大電流試驗導線
• SFQ系列三倍頻電源發生器

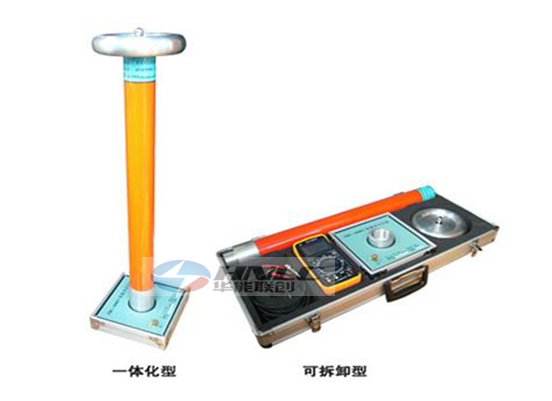

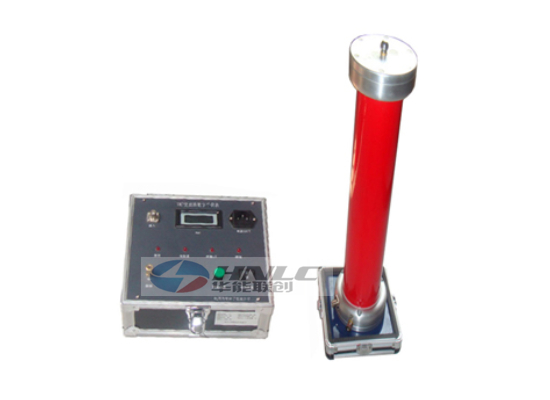

• FRC系列交直流（分壓器）高壓測量裝置

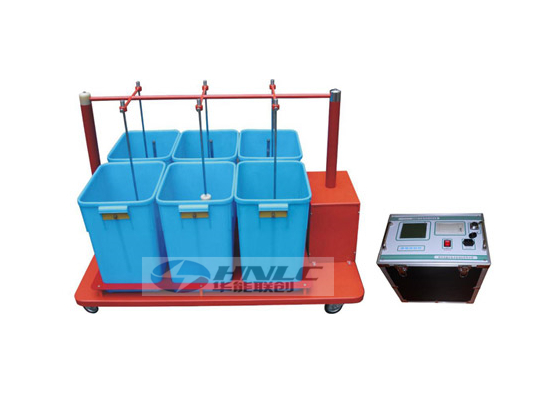

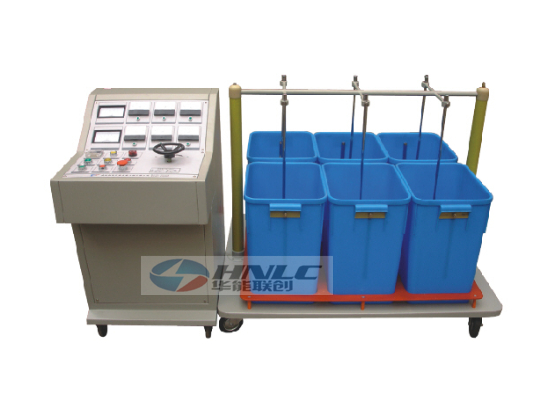

• HNLC-HI絕緣靴(手套)耐壓試驗裝置
• HNLC-H絕緣靴(手套)耐壓試驗裝置

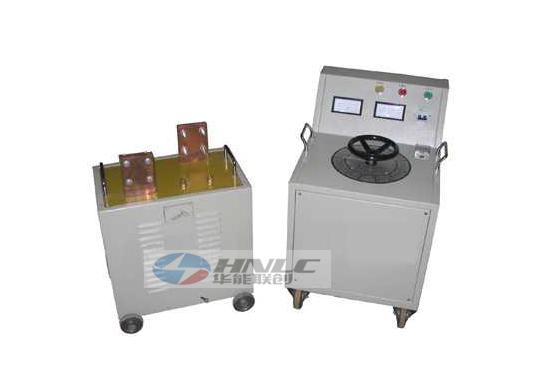

• DDG系列大電流發生器
